Chaîne de thermolaquage – Installation Revettech – Région Lyonnaise 69 Rhône

Revettech a réalisé une nouvelle installation industrielle pour une métallerie située en région lyonnaise. Cette ligne complète de traitement de surface par thermolaquage intègre toutes les étapes clés : préparation par grenaillage, application de la poudre, cuisson et manutention automatisée.

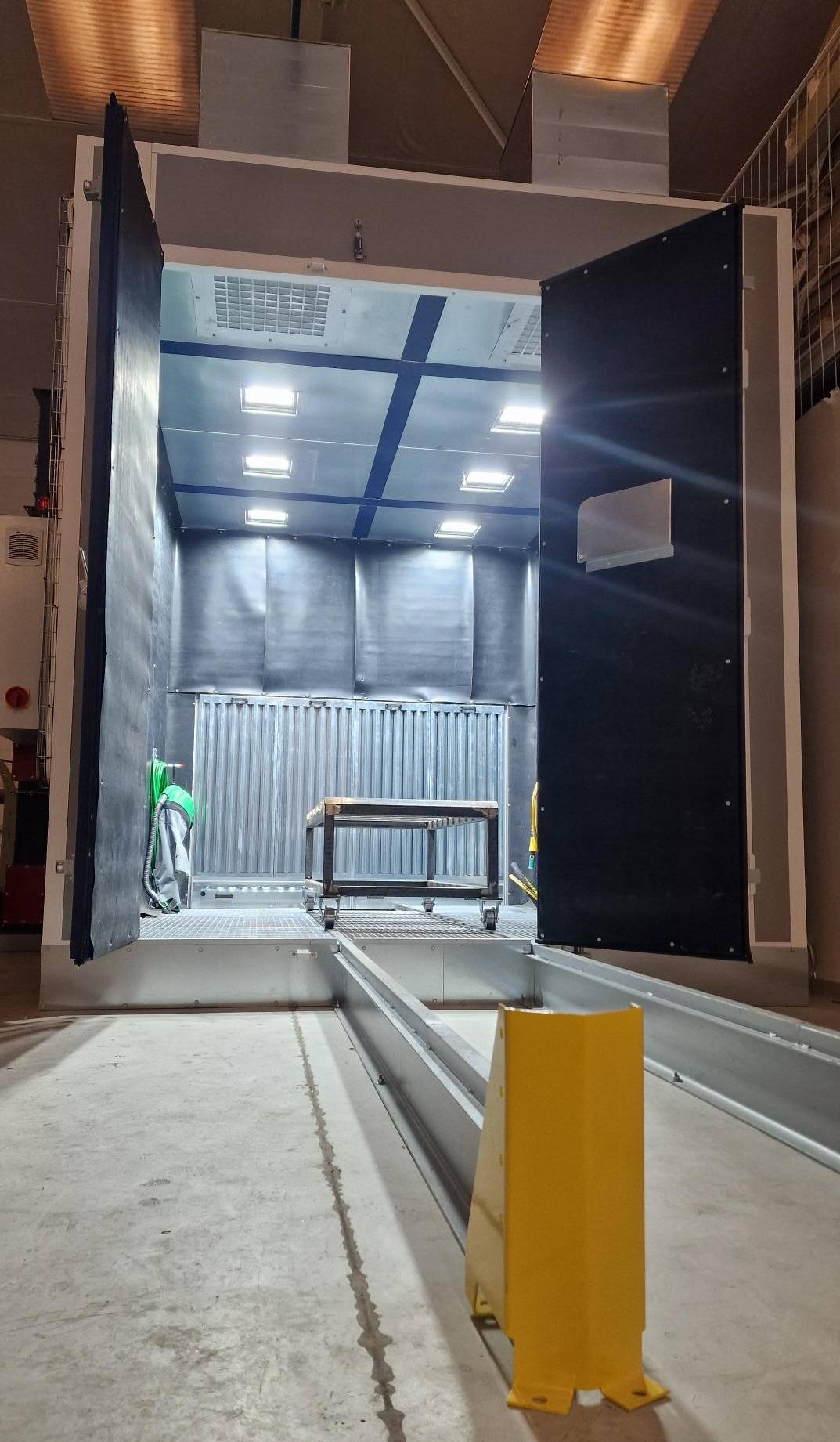

CABINE DE GRENAILLAGE

• Dimensions utiles : L 3 000 mm x H 3 000 mm x P 4 000 mm

Équipements :

• Blindage intégral sur les parois
• 1 porte principale à double battant
• 1 porte d'accès opérateur avec sécurité

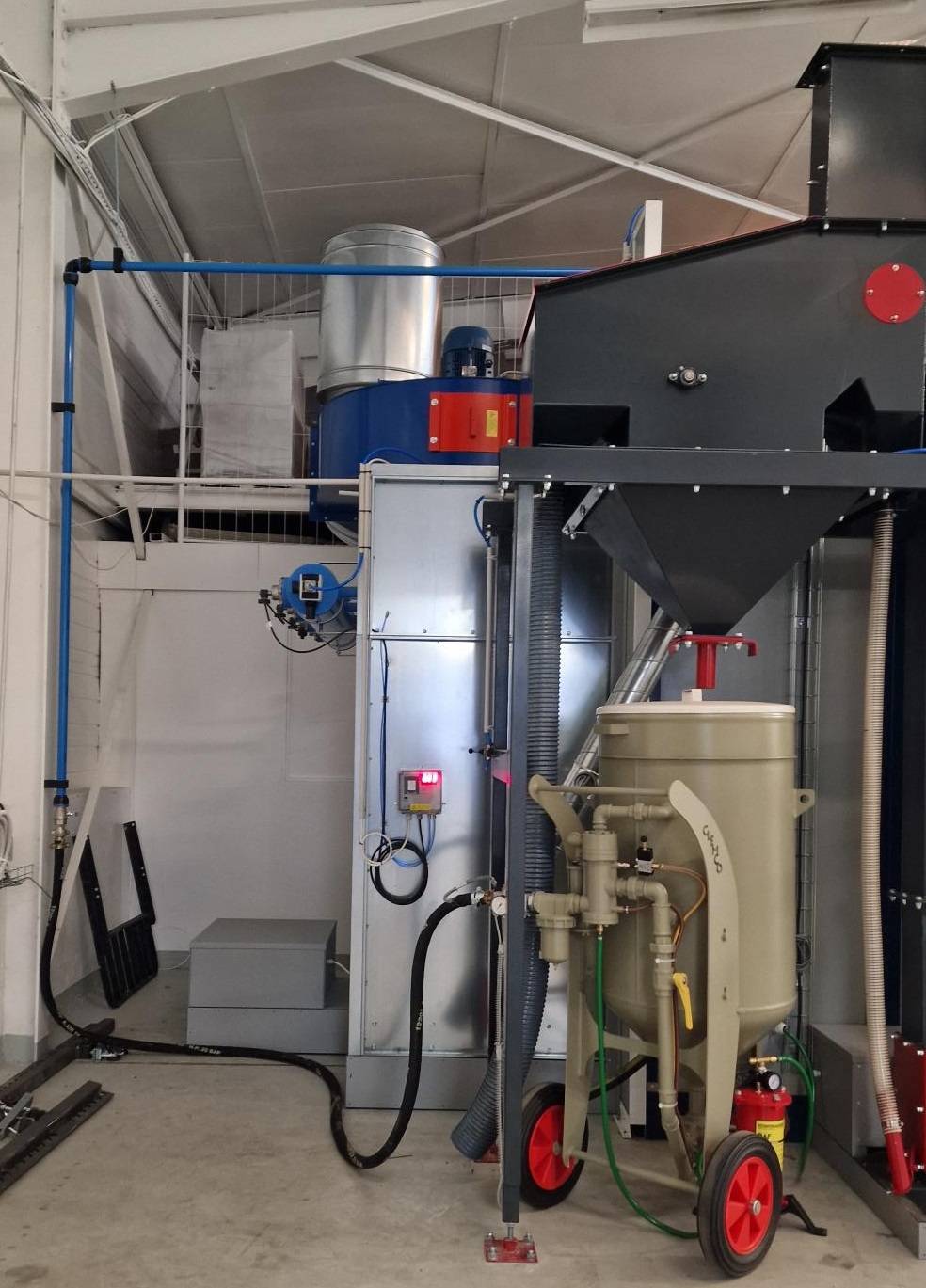

• 1 caisson filtrant 12000 m3/h avec préfiltration par pal-planche métallique
• 1 élévateur à godets avec tête séparatrice et silo de stochage
• 1 grenailleuse de 200 L CLEMCO avec lance de 10 m + EPI complet pour opérateur

Plancher racleur motorisé sans génie civil :

• 1 racleur transversal
• 3 racleurs longitudinaux

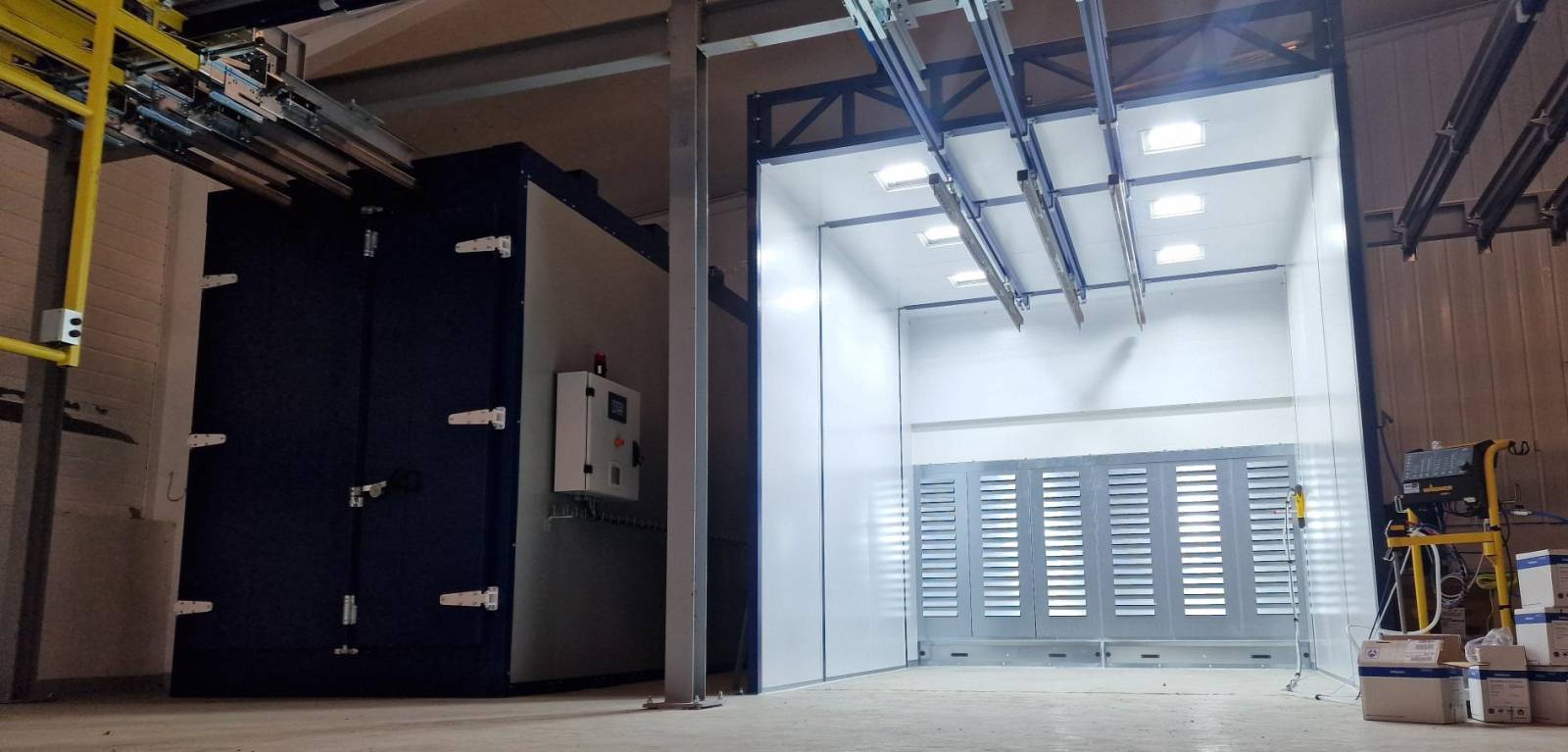

CABINE DE POUDRAGE

Cabine de poudrage manuel à ventilation horizontale

• Dimensions utiles : P 3 500 mm x L 2 700 mm x H 3 000 mm

Équipements :

• Caisson intégré avec 12 cartouches filtrantes antistatique - décolmatage automatique par séquenceur programmable
• Débit ventilateur ATEX : 14 600 m3/h
• Avancée éclairée en panneaux blancs lisses
• 6 éclairages LED
• Armoire de commande avec variateur de fréquence
• 3 passages de rails au centre de la cabine

Cette cabine de poudrage installée par REVETTECH répond aux normes CARSAT ainsi qu’aux recommandation des guides INRS, avec une vitesse d’air moyenne de 0.5m/sec.

GROUPE DE POUDRAGE MANUEL

Sprint 2 est la nouvelle génération d'unité manuelle de poudrage : cette mise à jour combine des éléments éprouvés de la famille de produits précédente avec de nouveaux composants innovants et des fonctions d'assistance qui offrent encore plus d'options. Pour d'excellents résultats de poudrage manuel.

Avec ses fonctions innovantes, le nouveau système manuel Sprint 2 offre une large gamme d'options pour d'excellents résultats d'application manuelle.

Avantages :

• Guide de l'utilisateur intuitif
• Gain de temps lors des changements de couleurs
• Applications flexibles
• Conception robuste
• Haute précision
• Des résultats reproductibles et d'excellente qualité
• Facilité d'utilisation

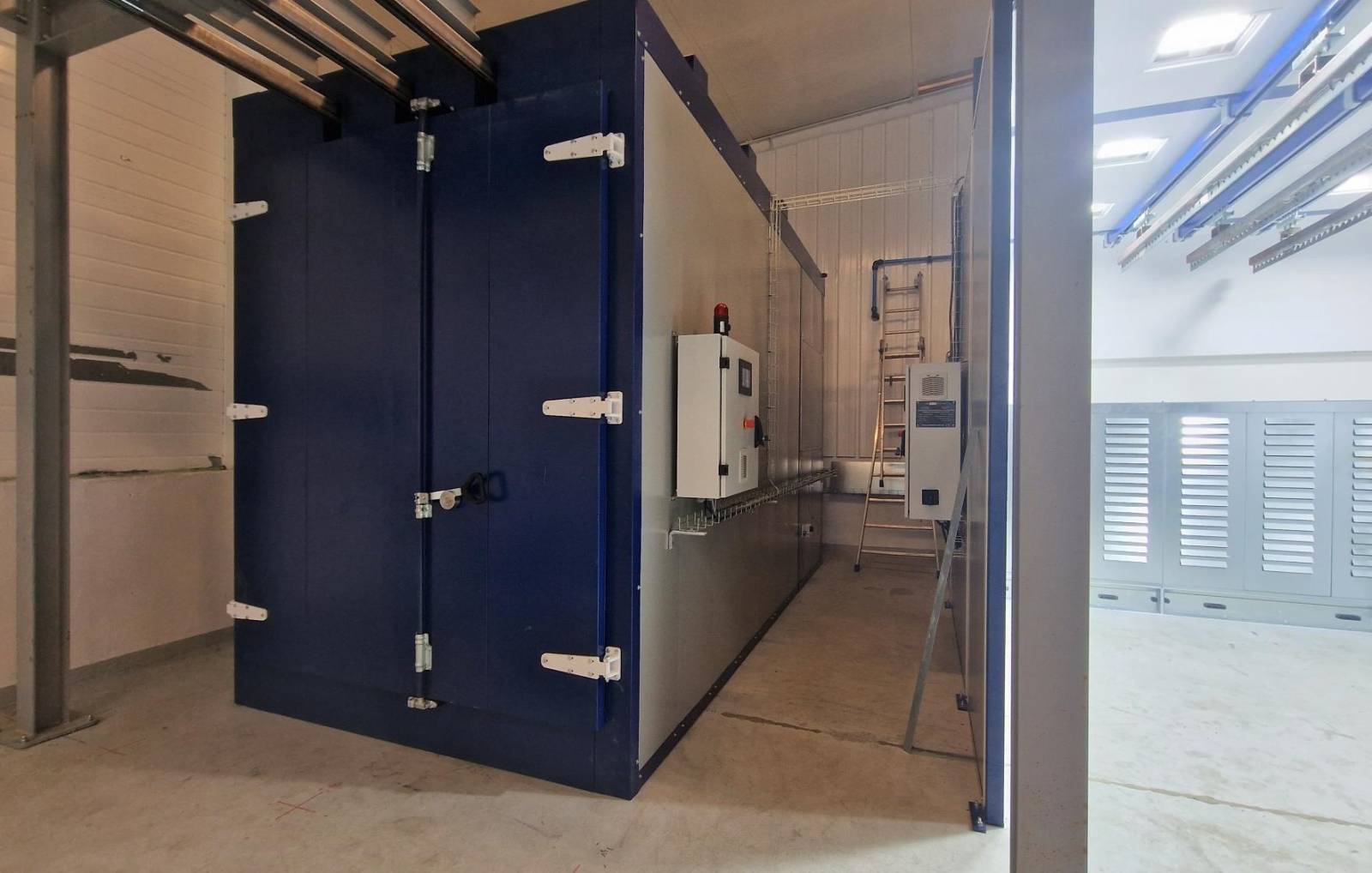

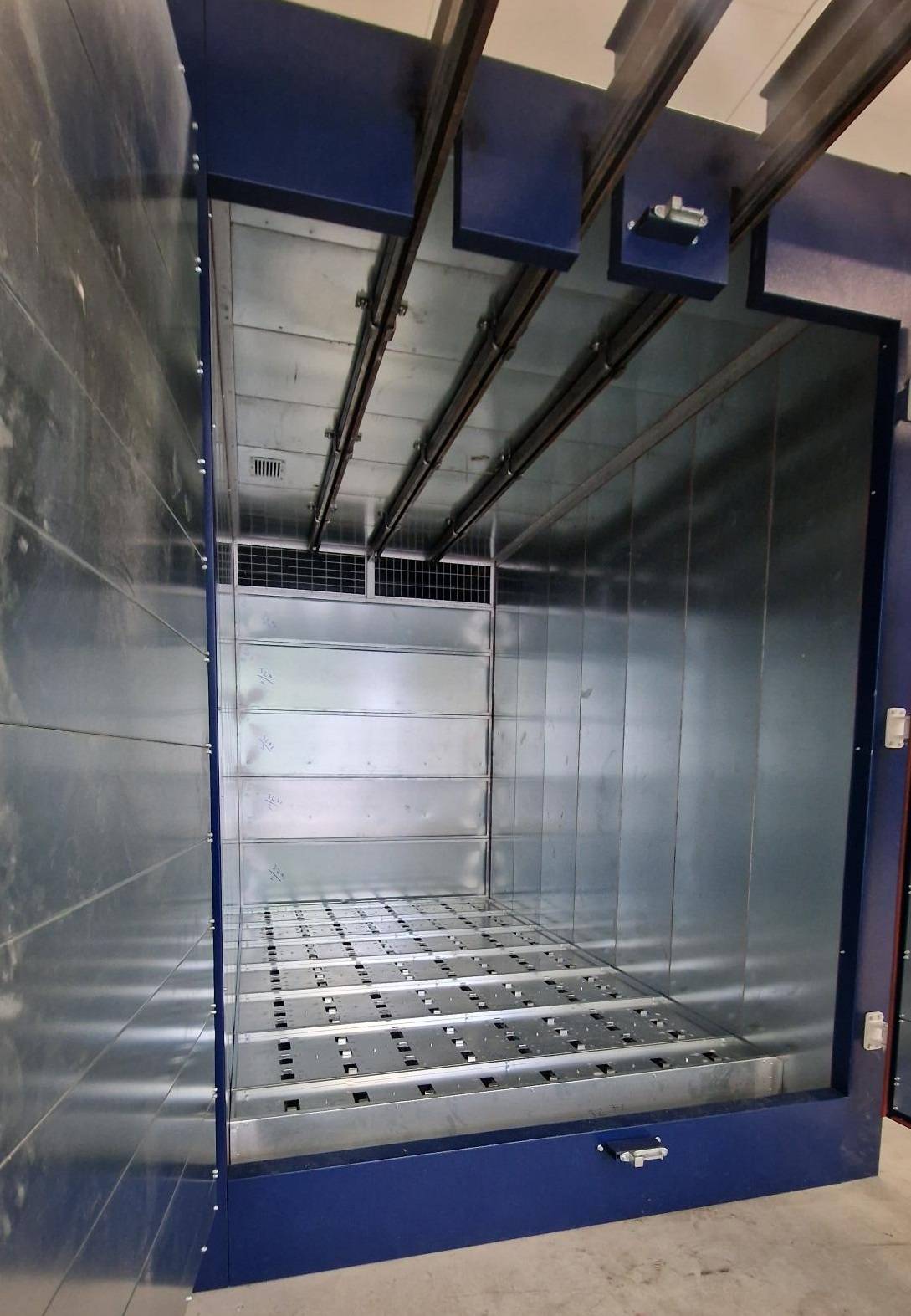

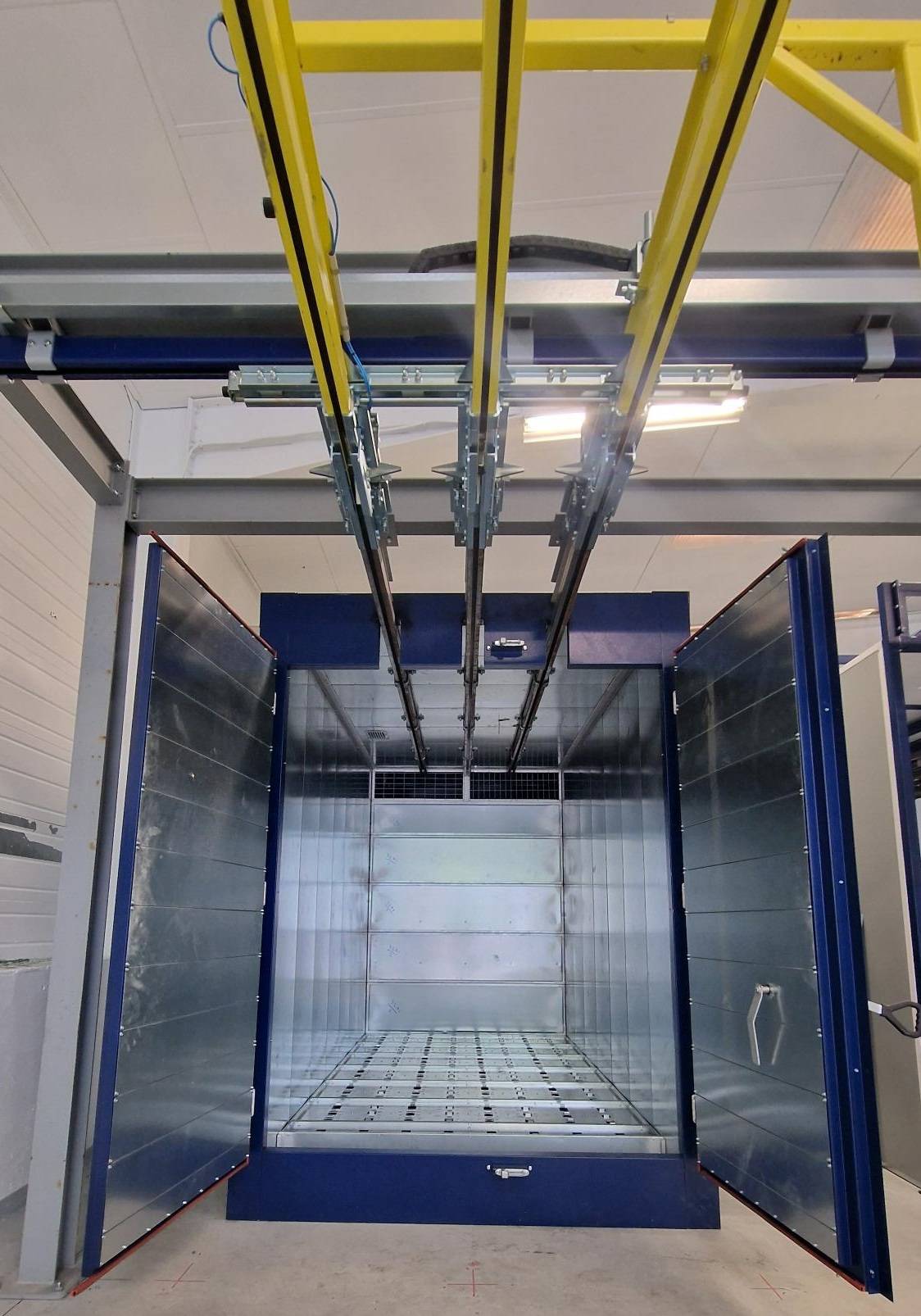

FOUR DE POLYMÉRISATION

• Température de fonctionnement : 200 °C
• Dimensiosn utiles : P 3500 mm x L 2000 mm x H 3000 mm
• Énergie : Gaz naturel

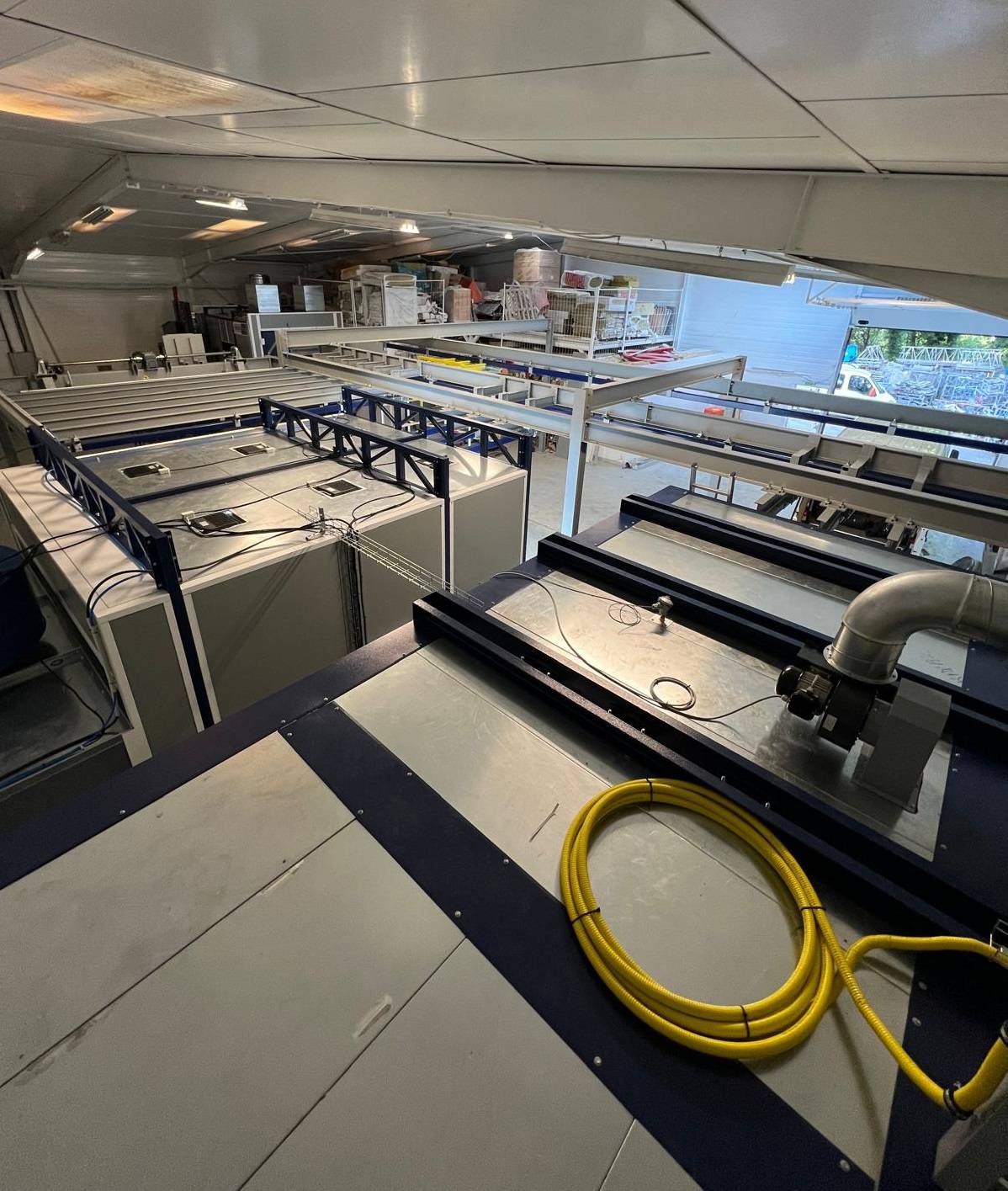

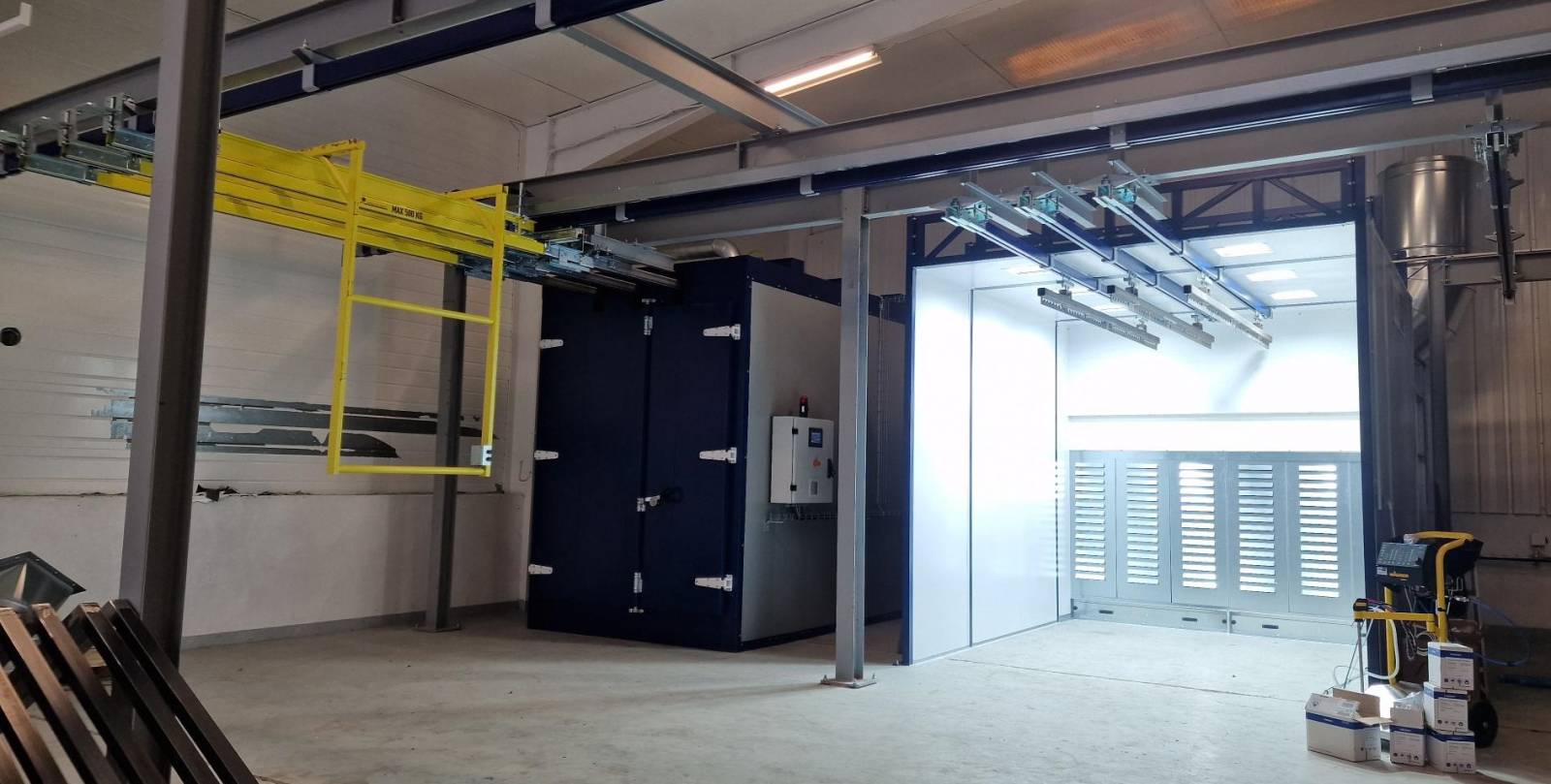

CHARPENTE MÉTALLIQUE & CONVOYEUR

• Charpente métallique dédiée à l'accrochage du convoyeur et du transbordeur
• Charge max balancelle : 500 kg
• Charge max transbordeur : 500 kg
• Station élévatrice

Cette installation livrée clé en main par Revettech représente une solution industrielle complète, alliant robustesse, performance énergétique et ergonomie d’utilisation. Elle permet à notre client de maîtriser toutes les étapes du thermolaquage en s’assurant du respect de la qualité et des délais imposés par ses clients.
